DiceCTF_Scrambled_up

周末有空打了个比赛,成功的爆零了(实际上队友做得很快,我自己倒是一个都没做出来)。比赛结束之后感觉这个题目依然挺有意思的,试着研究了一下,这里记录一下这个题目的做题过程

本文首发于奇安信攻防社区 https://forum.butian.net/share/2770

Scrambled-up

题目感觉是一种新型的混淆模式,又可能是一种常见的某种程序分析或者动态执行的过程。我咨询了周围一些朋友,大家都只是觉得眼熟,很可惜不能找到它的真身
主办方最后给出了程序的源码,是经典的函数式编程。根据研究应该是某一种lisp的方言,感觉想要复现应该是很困难的了。。
这个文章前半段会讲一下大体的分析思路,如果只想看整体逻辑的话,可以跳到中间部分的程序架构介绍开始

初探程序

题目只有一个elf,当把程序运行起来后,可以看到其大部分的逻辑都很普通,除了那个mmap了超大内存的地址,以及两个奇怪的函数(这两个函数我已经重命名过)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
signal(SIGSEGV, invalid_flag);
__printf_chk(1LL, "Enter the flag: ");
fflush(stream);
getline(&input_buffer, &n, qword_558958EEB680);
input_ptr = &input_buffer[strlen(input_buffer) - 1];
if ( *input_ptr == '\n' )
*input_ptr = 0;
v10 = 1;
v11[0] = (__int64)input_buffer;
v11[1] = strlen(input_buffer);
off_558958EEB698 = (MyString *)v11;

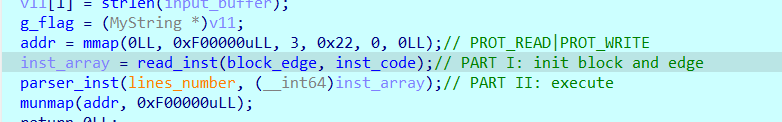

addr = mmap(0LL, 0xF00000uLL, 3, 0x22, 0, 0LL);// PROT_READ|PROT_WRITE
inst_array = read_inst(inst_edge, inst_code); // PART I: init block and edge
parser_inst(lines_number, (__int64)inst_array);// PART II: execute

程序初始化 read_inst

这个read_inst中会从两个全局变量中读取数据。他这个读取过程会使用两个全局变量inst_edgeinst_code。在这里,程序会分别将这些数据读入,并且更新一个数组,这里为了方便描述,下文称为Block。以下是修改后的大致逻辑:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
 // 首先会遍历所有的inst_code
do
{
line = inst_code->line;
inst_code = inst_code->next_call;
if ( max_line < line )
max_line = line;
}
while ( inst_code );
// 申请足够 max_line大的内存空间存放inst_code
blocks = malloc(max_line * sizeof(Block*))
do
{
// 拷贝基本的block
update_block(blocks, each_inst);
// 注册两个重要概念:argv和slot
blocks->argv = malloc(blocks->argv_cnt);
blocks->slot = malloc(blocks->slot_cnt);
}
while ( each_inst_1 );

// 遍历所有的edge_inst,更新每一个Block的argv
foreach(each_edge in edge_inst)
{
int src_block = each_edge->src;
int dst_block = each_edge->dst;

register_argv_slot(blocks[each_edge->dst]->slot, blocks[each_edge->src]->argv);

}

根据这里的逻辑,我们可以猜测如下的三个概念:

  • Inst:记录一个类似二进制在磁盘上存储的状态,表示当前的一些运行基本信息
  • Edge:记录了两个不同的二进制块之间的关联
  • Block:类似于加载到内存中的程序块

这三个结构体大致如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
struct Inst
{
Block *next_call;
__int64 line;
__int64 argc;
__int64 slot_cnt;
__int64 exec_type;
Var var;
};

struct Edge
{
Edge *next_cond;
__int64 dst_line;
__int64 src_line;
};

struct Block
{
__int64 line;
int exec_type;
int field_C;
__int64 argc;
Var *argv;
__int64 slot_cnt;
Var *slot_buffer;
Var value;
};

第一次看到这些结构体可能会难以理解,我们会在文章后面逐步介绍这些结构体是什么。除了这些关系外,我们可以观察到,不同的Block(Inst)会被Edge关联起来,其关系如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


+----------+
| |
| SRC1 |
| |
+-------+ +---+ BLOCK |
| | | | |
| | | | argi1 |
| | | +----------+
| <-+---+
+-----------+ | | +----------+
| | | | | |
| DST | | | | SRC3 |
| <-+-------+ | | |
| BLOCK | | <-+-------+ BLOCK |
| | | | | |
| | | | | argi2 |
+-----------+ |SLOT | +----------+
| |
| | +----------+
| | | |
| | | SRC3 |
| | | |
| <-+-------+ BLOCK |
| | | |
| | | argi3 |
| | +----------+
+-------+

可以看到,每一个DSTBlock中,会被多个SRCBlock注册。其中每一个SRC被注册的时候,会将对应的arg地址放到DST中的slot中。每一个arg的序号不固定。

其次,我们可以注意到在InstBlock末尾能看到一个叫做Var的变量:

1
2
3
4
5
6
7
8
9
10
11
struct Inst
{
// ......
Var var;
};

struct Block
{
// ....;
Var value;
};

每一个Block中可能包含一个有效的属性变量。这个属性的定义如下:

1
2
3
4
5
6
struct Var
{
__int64 var_type;
__int64 var_or_ptr;
__int64 var_length;
};

成员变量解释如下:

  • var_type:当前变量的类型。1的时候表示当前var_or_ptr中存放的为指针,2的时候表示var_or_ptr中存放的是变量本身,0的时候表示当前值为无效值
  • var_or_ptr:当前变量的值
  • var_length:当type为1的时候,表示指针指向的内容长度

总结一下,初始化过程中会发生如下的流程:

  • 读取磁盘中的Inst,将其放入Blocks数组中
  • 读取磁盘中的Edge,将不同的Blocks的arg与另一些Blocks的slot关联

解析Block parser_inst

在执行流中,程序执行过程如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
  new_lines = calloc(lines_number, 1uLL);
has_been_exec = &new_lines;
do
{
do
{
if ( !*has_been_exec )
{
if ( !iter_block->exec_type ) // exec_type = 0 means don't call any func
goto just_execute;
pointer_cnt = iter_block->argc;
if ( !pointer_cnt )
{
SelectCond:
exec_inst(iter_block);
just_execute:
*has_been_exec = 1;
goto LABEL_5;
}
pointer_array = iter_block->argv;
check_idx = 0LL;
while ( LODWORD(pointer_array->var_type) )
{
++check_idx;
++pointer_array;
if ( check_idx == pointer_cnt )
goto SelectCond;
}
}
LABEL_5:
++has_been_exec;
++iter_block;
}
while ( final_inst != has_been_exec );
// skip code
}

整个程序流执行的时候,有如下的检测逻辑:

  • 如果argc为0的话,进入exec_inst逻辑
  • 如果argc不为0的时候,检查argv是否已经被完全初始化(不为空),如果彻底初始化,进入exec_inst逻辑
  • 程序运行完成之后,会检查是否执行到最后一个块,如果执行到最后一个块,但是并未每一个块都执行过,程序将会直接退出

这里将会埋下程序执行流的第一个疑问:argv将会在哪儿被初始化?

执行部分 exec_inst

这个函数中,存放了11个不同的函数:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
__int64 __fastcall exec_inst(NewInstr *a1)
{
void *funcs[11]; // [rsp+0h] [rbp-78h] OVERLAPPED
unsigned __int64 v3; // [rsp+68h] [rbp-10h]

funcs[0] = 0LL;
*(_OWORD *)&funcs[6] = 0LL;
*(__m128i *)&funcs[1] = _mm_unpacklo_epi64(
(__m128i)(unsigned __int64)func1_sum_ptr,
(__m128i)(unsigned __int64)func2_multi);
funcs[5] = func5_assing_if_else;
*(__m128i *)&funcs[3] = _mm_unpacklo_epi64(
(__m128i)(unsigned __int64)func3_assign_valut_to_register,
(__m128i)(unsigned __int64)func4_call_func);
*(__m128i *)&funcs[8] = _mm_unpacklo_epi64(
(__m128i)(unsigned __int64)find_flag,
(__m128i)(unsigned __int64)func9_send_read_string);
*(__m128i *)&funcs[10] = _mm_unpacklo_epi64(
(__m128i)(unsigned __int64)func10_combine_two_pointer,
(__m128i)(unsigned __int64)funcb_get_value_frm_ptr_offset);
return ((__int64 (*)(void))funcs[a1->exec_type])();
}

程序会通过将9个不同的函数放到栈上,并且根据Block中的exec_type指定我们需要执行的函数类型。我们在这里将这些函数定义为ExecFunc。这里总结一下不同的type对应的函数功能

type 函数作用
1 将所有的argv相加,将答案赋值
2 将所有的argv相乘,将答案赋值
3 将var位置的block赋值
4 调用一个函数指针,并且将调用结果赋值
5 如果argv[0] == 0,则使用argv[1]赋值,否则使用argv[2]赋值
8 检查flag是否正确
9 调用read函数,将flag读入全局变量中
10 将两个指针指向的内存合并到一个新的内存中
11 获取argv[0][argv[1]]的值,并且赋值

这里可以看到,反复提到了一个叫做赋值的操作。这个操作具体在做什么呢?我们选择其中最简单的类型3assgin为例子看一下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
void __fastcall assign(NewInstr *a1)
v1 = _mm_loadu_si128((const __m128i *)&a1->value);
var_length = a1->value.var_length;
var_cnt = a1->slot_cnt;
if ( var_cnt )
{
var_array = a1->slot_buffer;
end_var = (Var *)((char *)var_array + 8 * var_cnt);
do
{
each_var_obj = (Var *)var_array->var_type;
var_array = (Var *)((char *)var_array + 8);
each_var_obj->var_length = var_length;
*(__m128i *)&each_var_obj->var_type = v1;
}
while ( var_array != end_var );
}

这边可以看到,程序在运行过程中,会将slot中存放的内容作为指针取出,并且将从var中取出的数值赋值到指针中。这个就是前文提到的赋值概念。更加形象化的描述的话,这个赋值过程如下:

  1. 程序进入exec_inst,执行block指定的一个函数
  2. 此时,取出block中所有的argv(在之前我们限制了argv一定要都处于被初始化的状态,而且类似assign过程是不需要参数的)
  3. 执行操作,获得一个计算结果
  4. 从当前block的slot中取出所有的指针,并且进行赋值
1
2
3
4
5
for(int i; i < block->slot_cnt;i++ )
{
ptr = block->slot[i];
*ptr = ret_value;
}

至此,我们可以知道当前Block的几个特征

  • 程序在运行过程中,一个Block的输出会影响其他Block的输入
  • Block通常会拥有多个参数,但是所有的参数都要其他的Block作为输出赋值,除非当前Block的call_type为3,此时block不拥有参数,只会有赋值动作
  • Block的输入参数不会被修改,单个Block类似于pure function
exec_type 4 – 新的关键函数

程序在运行的时候,会发现这个exec_type:4还蛮关键的,看到其函数如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

mprotect(addr, 0xF00000uLL, 3);
memcpy(addr, (const void *)a1->argv->var_or_ptr, a1->argv->var_length);
mprotect(addr, 0xF00000uLL, 5);
memset(v17, 0, 0x188uLL);
argc = a1->argc;
v17[0] = argc - 1;
if ( argc > 1 )
memcpy(&v17[1], &a1->argv[1], 24 * argc - 0x18);
v2 = _mm_loadu_si128((const __m128i *)g_flag);
funcs = _mm_load_si128(v13);
v11 = funcs;
qmemcpy(v10, v17, sizeof(v10));
((void (__fastcall *)(char *))addr)(v18); // reorg_buffer(pointer1, pointer2)
fflush(stream);
// skip code

可以看到,这边会将argv[0]作为输入,拷贝到全局变量addr中,然后将其他的argv作为参数传入到这个函数指针中。然而在逆向过程中会发现,代码中的数据段并没有任何地方存放了一个完整的函数。通过一些逆向我们能够知道,函数们似乎在最初都被加密了,所以只得让程序运行一段再回头看。这里给出call_type:4会执行的函数,为了与上文的ExecFunc区分,这里我们定义他们为CallFunc(函数名为我们自定义的)。

函数名 作用
xor_all_argv 将所有的参数异或
or_all_argv 将所有的参数或
and_all_argv 将所有的参数相与
check_if_zero 检查第二个参数是否为0,如果为0返回1,否则返回0
get_index_from_input 获取输入的第index参数,此时输入会传入该函数中
reorder 将输入(16字节)按照指定的顺序重构
maze_step 走迷宫函数,最后介绍

到这一步,基本上所有静态分析(其实也使用了动态了)能做的就都做完了,接下需要对程序进行一个宏观审视,才能进一步的分析整个逻辑。

程序架构介绍

分析了上面的执行流之后,我们发现这个程序的执行过程和传统程序不一样,甚至和传统意义上被混淆的程序有所不同。

传统意义上,我们的程序使用了是带有分支的执行流,例如:

1
2
3
4
5
6
7
8
9
10
11
12
if(a > 0)
{
while(TRUE){
a += 6;
if(b-a < 0x100){
break;
}
}
}
else{
// code
}

从程序上来看,if..else..是两个完全不相关的逻辑,这就意味这程序本身是以执行流作为指导,比如说:

  • 程序会因为传入的数据变化进入不同的分支,并非所有的逻辑都会被触发
  • 程序执行的过程中,可能同一个变量会持续地被修改
  • 程序地条件语句执行变化非常的丰富

即使是进行混淆(例如ollvm的扁平化),本质是基于执行流,即通过增加状态值,让程序跳转到不同的执行块上。这种编程方式我们临时性的定义为执行流编程

然而根据前面分析我们可以知道,本题有以下几个特征

  • 程序运行为简单的线性,所有的逻辑都会被执行一遍
  • 程序执行过程中,只有输入变量和输出变量,并且输入变量恒定不变。当程序有需要修改输入变量指向的位置地时候,会将输入变量本身输出到另一个代码块,然后再执行
  • 程序条件判断很简单,只有判断0和非0两种情况

根据搜索,这种被称之为数据流编程(Dataflow programming)也就是使用数据流作为串联整个程序地核心。

将这两个对比可以得到如下地结果

执行流编程 数据流编程
根据输入情况,并非所有逻辑都会执行(不考虑exit等系统调用) 无论输入如何变化,所有逻辑都会被执行(不考虑exit等系统调用)
程序中的单一变量可能被修改 存在输入和输出变量,输入变量一定不能被修改
条件语句较为丰富 条件判断单一

题目分析

题目初步分析

这里对比以后,我们会发现这个题目存在以下难题:

  1. 我们不能像以前一样简单的模拟程序,从而还原当前程序。常见地去混淆之类的技巧就是通过模拟运行(或者真实运行)重组当前执行流,然而当前程序执行流均被展开。比如说for循环中的i在这个数据流中完全被展开了,不存在形如(BlockA -> BlockB -> BlockA)这种执行顺序。因此循环和判断语句需要完全凭借经验进行转换。
  2. 即使尝试进行执行流还原,粒度也会非常细。每一个BlockA最多只会执行一个简单的函数(除了maze_step)这样一来我们就很难像常见的逆向题一样,根据一些特定的特征函数对数据进行还原。
  3. 程序的变量传递是随着程序进行的。不同于执行流,这个数据流程序的变量一直都是持续的传递和组合,而传统的执行流程序很多时候并非真的需要完全解密(除了某些SMC程序)往往找到条件判断|加密这两部分逻辑,再在关键位置进行dump,就能够还原原先的逻辑。即便是类VM的程序,也能够根据对应的VM所指令,将指定的变量按照对应寄存器之类的处理还原,最后能够还原出整体逻辑。然而当前程序本身粒度非常细,并且变量传递非常频繁,这就需要人为主动的根据逻辑分析哪些变量是无需考虑,哪些变量需要我们持续追踪。

分析了上述难点后,我们发现,想要解出这道题,需要满足如下需求:

  • 尽可能地打印原始的数据流块,并且需要还原变量传递的关系。虽然粒度非常细,但是通过审计和猜测,可以得到部分数据块之间的关系。
  • 在尽可能程序运行结尾处进行内存dump等工作,这样能保证所有变量已经完成了传递。这种数据流虽然缺失了执行跳转,但是从另一个角度说,在结尾处,所有的逻辑都会被执行。这就意味着即便是输入出错,我们也能获取完整的逻辑。
  • 每一个Block都有多个参数,参数的赋值顺序来自于其在Edge中注册的顺序,越早注册的argv下标越大,需要结合edge弄明白变量来自于哪个block。

阶段一:数据流dump

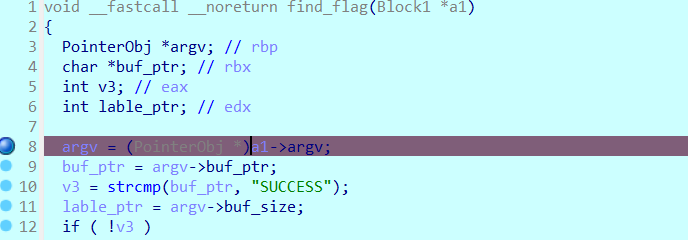

为了尽可能的获取数据,我们可以在ExecFunc8,也就是确认flag是否正确的函数处下断点,当程序能够运行到当前位置的时候,说明所有的Block解密部分以及数据传递已经完成。

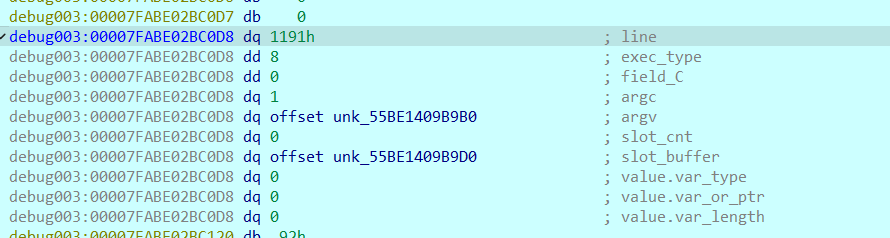

此时,内存中的数据如图:

此即为Block所在的堆。于是此时我们可以尝试dump完整的运行中Block数据。根据当前的偏移,计算起始坐标:

1
0x7FABE02BC0D8(current_addr) - 0x48(sizeof(Block1))*0x1191(line)

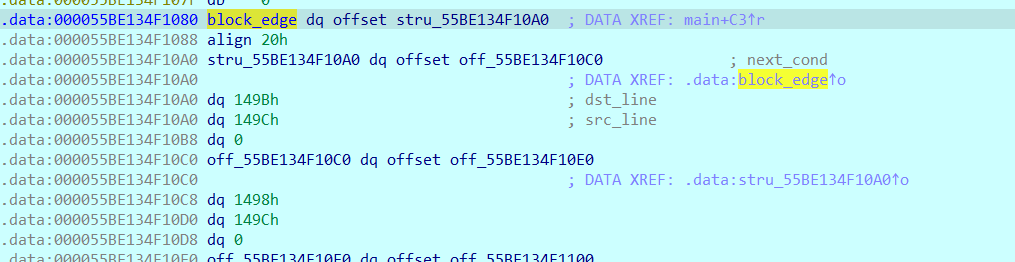

同时,我们找到edge对应的位置:

此时,我们找到了关键的Block和对应的关联Edge。编写脚本,将所有的执行流dump下来:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
import idc
import idaapi
import os

CONTENT_TYPE_CGI = 1
CONTENT_TYPE_BIN = 8

def create_dir(path):
if not os.path.exists(path):
os.makedirs(path)

func_map = {
b'UH\x89\xe5H\x81\xec\xd0\x03\x00\x00H\x89\xbd8\xfc\xff\xff\x8bE\x18\x83\xf8\x02\x0f\x85\x91\x00\x00\x00H\xc7E\xf8\x00\x00\x00\x00H\xc7E\xf0\x00\x00\x00\x00\xeb(H\x8bU\xf0H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x8d@\x10H\x01\xe8H\x83\xc0\x10H\x8b\x00H1E\xf8H\x83E\xf0\x01H\x8bE\x10H9E\xf0r\xceH\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfc\xff\xffH\x8bU\xf8H\x89P\x10\xe9\xfc\x00\x00\x00H\x8bE H\x8bU(H\x89E\xc0H\x89U\xc8H\x8bE8H\x8bU@H\x89E\xb0H\x89U\xb8H\x8bE\xc8H\x89E\xe0H\x8bE\xb8H\x89E\xd8H\x8bU\xd8H\x8bE\xe0H9\xc2H\x0fC\xc2H\x89E\xd0H\x8b\x95\x98\x01\x00\x00H\x8bE\xd0H\x89\xc7\xff\xd2H\x89E\xa0H\x8bE\xd0H\x89E\xa8H\xc7E\xe8\x00\x00\x00\x00\xeb2H\x8bU\xc0H\x8bE\xe8H\x01\xd0\x0f\xb60H\x8bU\xb0H\x8bE\xe8H\x01\xd0\x0f\xb6\x08H\x8bU\xa0H\x8bE\xe8H\x01\xd01\xce\x89\xf2\x88\x10H\x83E\xe8\x01H\x8bE\xe8H;E\xd0r\xc4L\x8bE\xa0H\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x01\x00\x00\x00H\x8b\x858\xfc\xff\xffL\x89@\x10H\x8b\x858\xfc\xff\xffH\x8bU\xd0H\x89P\x18H\x8b\x858\xfc\xff\xff\xc9\xc3\x00':"xor_all_argv",
b'UH\x89\xe5H\x81\xecH\x01\x00\x00H\x89\xbdH\xfe\xff\xffH\x8d\x95p\xfe\xff\xff\xb8\x00\x00\x00\x00\xb91\x00\x00\x00H\x89\xd7\xf3H\xabH\x8bE\x10H\x89\x85p\xfe\xff\xffH\xc7E\xf8\x00\x00\x00\x00\xe9\x91\x00\x00\x00H\x8bU\xf8H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x8d@\x10H\x01\xe8H\x83\xc0\x10H\x8b\x00H\x85\xc0\x0f\x94\xc0\x0f\xb6\xc8H\x8bU\xf8H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x01\xe8H-\x90\x01\x00\x00f\x0f\xef\xc0\x0f\x11@\x08f\x0f\xd6@\x18H\x8bU\xf8H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x01\xe8H-\x88\x01\x00\x00\xc7\x00\x02\x00\x00\x00H\x8bU\xf8H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x01\xe8H-\x80\x01\x00\x00H\x89\x08H\x83E\xf8\x01H\x8bE\x10H9E\xf8\x0f\x82a\xff\xff\xffH\x8b\x85H\xfe\xff\xffH\x89\xc7H\x8d\x85p\xfe\xff\xff\xba1\x00\x00\x00H\x89\xc6H\x89\xd1\xf3H\xa5H\x8b\x85H\xfe\xff\xff\xc9\xc3\x00':"check_if_zero",
b'UH\x89\xe5H\x81\xecX\x01\x00\x00H\x89\xbd8\xfe\xff\xffH\xc7E\xf8\xff\xff\xff\xffH\xc7E\xf0\x00\x00\x00\x00\xeb(H\x8bU\xf0H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x8d@\x10H\x01\xe8H\x83\xc0\x10H\x8b\x00H!E\xf8H\x83E\xf0\x01H\x8bE\x10H9E\xf0r\xceH\x8b\x858\xfe\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfe\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfe\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfe\xff\xffH\x8bU\xf8H\x89P\x10H\x8b\x858\xfe\xff\xff\xc9\xc3\x00':"and_all_argv",
b'UH\x89\xe5H\x81\xec\xd0\x03\x00\x00H\x89\xbd8\xfc\xff\xffH\x8bE H\x89E\xf8H\x83}\xf8\x00utH\x8b\x85\x98\x01\x00\x00\xbf\x0c@\x00\x00\xff\xd0H\x89E\xe0H\x8bE\xe0\xc7\x00@\x00\x00\x00H\x8bE\xe0\xc7@\x04@\x00\x00\x00L\x8bE\xe0H\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfc\xff\xffL\x89@\x10\xe9\x9d\x02\x00\x00H\x8bE8H\x89E\xd8H\x8bE\xd8H\x83\xf8\x0cutH\x8bE\xf8\x0f\xb6@\x08\x84\xc0t\x08A\xb8\x00\x00\x00\x00\xeb\x17H\x8bE\xf8\x8b\x00\xc1\xe0\x10\x89\xc2H\x8bE\xf8\x8b@\x04\t\xd0A\x89\xc0H\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfc\xff\xffL\x89@\x10\xe9\x17\x02\x00\x00H\x8bE\xd8H\x83\xf8\nt\nH\x8bE\xd8H\x83\xf8\x0buzH\x8bEPH\x89E\xf0H\x8bEhH\x89E\xe8H\x8bE\xf8H\x8bU\xf0H\xc1\xe2\x07H\x01\xc2H\x8bE\xe8H\x01\xd0H\x83\xc0\t\xc6\x00\xffL\x8bE\xf8H\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfc\xff\xffL\x89@\x10\xe9\x89\x01\x00\x00H\x8bE\xd8H\x85\xc0u H\x8bE\xf8\x8b\x00\x8dP\x01H\x8bE\xf8\x89\x10H\x8bE\xf8\x8b@\x04\x8dP\x01H\x8bE\xf8\x89P\x04H\x8bE\xd8H\x83\xf8\x01u\x11H\x8bE\xf8\x8b@\x04\x8dP\x01H\x8bE\xf8\x89P\x04H\x8bE\xd8H\x83\xf8\x02u H\x8bE\xf8\x8b\x00\x8dP\xffH\x8bE\xf8\x89\x10H\x8bE\xf8\x8b@\x04\x8dP\x01H\x8bE\xf8\x89P\x04H\x8bE\xd8H\x83\xf8\x03u\x0fH\x8bE\xf8\x8b\x00\x8dP\xffH\x8bE\xf8\x89\x10H\x8bE\xd8H\x83\xf8\x04u\x0fH\x8bE\xf8\x8b\x00\x8dP\x01H\x8bE\xf8\x89\x10H\x8bE\xd8H\x83\xf8\x05u H\x8bE\xf8\x8b\x00\x8dP\x01H\x8bE\xf8\x89\x10H\x8bE\xf8\x8b@\x04\x8dP\xffH\x8bE\xf8\x89P\x04H\x8bE\xd8H\x83\xf8\x06u\x11H\x8bE\xf8\x8b@\x04\x8dP\xffH\x8bE\xf8\x89P\x04H\x8bE\xd8H\x83\xf8\x07u H\x8bE\xf8\x8b\x00\x8dP\xffH\x8bE\xf8\x89\x10H\x8bE\xf8\x8b@\x04\x8dP\xffH\x8bE\xf8\x89P\x04H\x8bE\xf8\x8b\x10H\x8bE\xf8\x8bH\x04H\x8bE\xf8\x89\xc9\x89\xd2H\xc1\xe2\x07H\x01\xd0H\x01\xc8H\x83\xc0\t\x0f\xb6\x00\x84\xc0t\x08H\x8bE\xf8\xc6@\x08\x01L\x8bE\xf8H\x8b\x858\xfc\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfc\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfc\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfc\xff\xffL\x89@\x10H\x8b\x858\xfc\xff\xff\xc9\xc3\x00':"maze_step",
b'UH\x89\xe5H\x81\xecH\x01\x00\x00H\x89\xbdH\xfe\xff\xffH\x8d\x95p\xfe\xff\xff\xb8\x00\x00\x00\x00\xb91\x00\x00\x00H\x89\xd7\xf3H\xabH\xc7\x85p\xfe\xff\xff\x01\x00\x00\x00\xc7\x85x\xfe\xff\xff\x02\x00\x00\x00H\x8bU H\x8b\x85\xb0\x01\x00\x00H9\xc2s\x16H\x8b\x95\xa8\x01\x00\x00H\x8bE H\x01\xd0\x0f\xb6\x00\x0f\xb6\xc0\xeb\x05\xb8\x00\x00\x00\x00H\x89\x85\x80\xfe\xff\xffH\x8b\x85H\xfe\xff\xffH\x89\xc7H\x8d\x85p\xfe\xff\xff\xba1\x00\x00\x00H\x89\xc6H\x89\xd1\xf3H\xa5H\x8b\x85H\xfe\xff\xff\xc9\xc3\x00':"get_index_from_input",
b'UH\x89\xe5H\x81\xecp\x02\x00\x00H\x89\xbd\x98\xfd\xff\xffH\xb8\x0f\r\x07\x08\x05\x03\x06\x04H\xba\x0e\x00\x02\x0b\t\x0c\n\x01H\x89\x85`\xff\xff\xffH\x89\x95h\xff\xff\xff\xc6E\xff\x00\xeb0H\x8bU8\x0f\xb6E\xffH\x01\xd0\x0f\xb6\x00\x83\xf0N\x0f\xb6\xc0\x0f\xb6M\xffH\x98\x0f\xb6\x94\x05`\xff\xff\xffHc\xc1\x88\x94\x05P\xff\xff\xff\x80E\xff\x01\x80}\xff\x0fv\xcaH\x8bE H\x89\x85p\xff\xff\xffH\x8b\x85p\xff\xff\xff\xf3\x0fo\x00\x0f)E\xe0H\x8d\x85P\xff\xff\xffH\x89\x85x\xff\xff\xffH\x8b\x85x\xff\xff\xff\xf3\x0fo\x00\x0f)E\xd0f\x0foE\xe0\x0f)E\x90f\x0foE\xd0\x0f)E\x80f\x0foM\x80f\x0foE\x90f\x0f8\x00\xc1\x0f)E\xc0H\x8b\x85\x98\x01\x00\x00\xbf\x10\x00\x00\x00\xff\xd0H\x89E\xb8H\x8bE\xb8H\x89E\xb0f\x0foE\xc0\x0f)E\xa0f\x0foE\xa0H\x8bE\xb0\x0f\x11\x00\x90H\x8b\x85\x98\xfd\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x85\x98\xfd\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x85\x98\xfd\xff\xff\xc7@\x08\x01\x00\x00\x00H\x8b\x85\x98\xfd\xff\xffH\x8bU\xb8H\x89P\x10H\x8b\x85\x98\xfd\xff\xffH\xc7@\x18\x10\x00\x00\x00H\x8b\x85\x98\xfd\xff\xff\xc9\xc3\x00':"reorder",
b'UH\x89\xe5H\x81\xecX\x01\x00\x00H\x89\xbd8\xfe\xff\xffH\xc7E\xf8\x00\x00\x00\x00H\xc7E\xf0\x00\x00\x00\x00\xeb(H\x8bU\xf0H\x89\xd0H\x01\xc0H\x01\xd0H\xc1\xe0\x03H\x8d@\x10H\x01\xe8H\x83\xc0\x10H\x8b\x00H\tE\xf8H\x83E\xf0\x01H\x8bE\x10H9E\xf0r\xceH\x8b\x858\xfe\xff\xffH\x89\xc6\xb8\x00\x00\x00\x00\xba1\x00\x00\x00H\x89\xf7H\x89\xd1\xf3H\xabH\x8b\x858\xfe\xff\xffH\xc7\x00\x01\x00\x00\x00H\x8b\x858\xfe\xff\xff\xc7@\x08\x02\x00\x00\x00H\x8b\x858\xfe\xff\xffH\x8bU\xf8H\x89P\x10H\x8b\x858\xfe\xff\xff\xc9\xc3\x00':"or_all_argv"
}


def parse_var(var_address,var_cnt):
struct_array = []
current_address = var_address
cnt = 0

while True:

# addr = current_address
var_type = idaapi.get_qword(current_address)
var_or_ptr = idaapi.get_qword(current_address + 8)
var_length = idaapi.get_qword(current_address + 0x10)
cnt += 1
if cnt > var_cnt:
break
struct = {
'value_type':var_type,
'value_or_ptr':var_or_ptr,
'var_length':var_length
}
struct_array.append(struct)

# 更新当前地址
current_address += 0x18

return struct_array


def parse_route(start_address):
struct_array = []
current_address = start_address
cnt = 0

while True:
cnt += 1
# addr = current_address
line = idaapi.get_qword(current_address)
exec_type = idaapi.get_dword(current_address + 4)
field_C = idaapi.get_dword(current_address + 8)
pointer_cnt = idaapi.get_qword(current_address + 0x10)
pointer_array = idaapi.get_qword(current_address + 0x18)
var_cnt = idaapi.get_qword(current_address + 0x20)
var_buffer = idaapi.get_qword(current_address + 0x28)
value_type = idaapi.get_qword(current_address + 0x30)
value_or_ptr = idaapi.get_qword(current_address + 0x38)
var_length = idaapi.get_qword(current_address + 0x40)
# router_name = idaapi.get_dword(current_address + 12)

if cnt > 0x149d:
break
# if length == 0:
# break
argv = parse_var(pointer_array,pointer_cnt)
struct = {
'current_addr':current_address,
'line': line,
'reserve': exec_type,
'exec_type': field_C,
'argc': pointer_cnt,
'argv':argv,
'slot_cnt':var_cnt,
'slot_buf':var_buffer,
'value_type':value_type,
'value_or_ptr':value_or_ptr,
'var_length':var_length
# 'router_name': router_name
}
struct_array.append(struct)

# 更新当前地址
current_address += 0x48

return struct_array


def parse_Block(start_address):
struct_array = []
current_address = start_address
cnt = 0

while True:
cnt += 1
# addr = current_address
nextBlock = idaapi.get_qword(current_address)
line = idaapi.get_dword(current_address + 8)
argc = idaapi.get_qword(current_address + 0x10)
slot_cnt = idaapi.get_qword(current_address + 0x18)
exec_type = idaapi.get_qword(current_address + 0x20)
value_type = idaapi.get_qword(current_address + 0x28)
value_or_ptr = idaapi.get_qword(current_address + 0x30)
var_length = idaapi.get_qword(current_address + 0x38)
# router_name = idaapi.get_dword(current_address + 12)

if cnt > 0x149d:
break
# if length == 0:
# break
struct = {
'current_addr':current_address,
'line': line,
'argc': argc,
'slot_cnt':slot_cnt,
'exec_type':exec_type,
'value_type':value_type,
'value_or_ptr':value_or_ptr,
'var_length':var_length
# 'router_name': router_name
}
struct_array.append(struct)

# 更新当前地址
current_address += 0x40

return struct_array

def parse_edge(start_address):
struct_array = []
current_address = start_address
cnt = 0

next_edge = current_address
while True:
cnt += 1
# addr = current_address
current_address = next_edge
if current_address == 0:
break
next_edge = idaapi.get_qword(current_address)
dst = idaapi.get_qword(current_address + 8)
src = idaapi.get_qword(current_address + 0x10)
#router_name = idaapi.get_dword(current_address + 12)
# if length == 0:
# break
struct = {
'current_adddr': current_address,
'next_edge':next_edge,
'dst': dst,
'src': src,
}
struct_array.append(struct)

# current_address += 0x20

return struct_array



def dump_router(insts,edges):

lines_arg = []
for i in range(0x149d):
lines_arg.append([])

for each_edge in edges:
# print(each_edge['src'])
lines_arg[each_edge['src']].insert(0,each_edge['dst'])

output = ""
map_func = 0x559c80cd3660
# mappings
map_line = [[0 for i in range(0x80)] for i in range(0x80)]

for each_inst in insts:
outputline = "[0x%x]Block[0x%x]:\n"%(each_inst['current_addr'],each_inst['line'])
output += outputline
outputline = "call_type:%x\n"%each_inst['exec_type']
output += outputline
outputline = "argc:%d\n"%each_inst['argc']
output += outputline
idx = 0
args = []
for each_arg in each_inst['argv']:
outputline = ""
if each_arg['value_type'] == 2:
outputline += "argv[%d]:0x%x"%(idx, each_arg['value_or_ptr'])
args.append(each_arg['value_or_ptr'])
else:
length = each_arg['var_length']
value = idaapi.get_bytes(each_arg['value_or_ptr'], length)
if length > 0x30:
value = func_map.get(value,value)
outputline += "argv[%d]:%s"%(idx, value)
args.append(value)

# print("now the line is " + str(each_inst['line']))
outputline += " ->" + hex(lines_arg[each_inst['line']][idx])
idx += 1

outputline += "\n"
output += outputline

# check and mapping
if len(args) == 5 and args[0] == map_func:
print("emter")
if args[2] == 0xa or args[2] == 0xb:
print("(0x%x,0x%x)"%(args[3],args[4]))
map_line[args[3]][args[4]] = -1

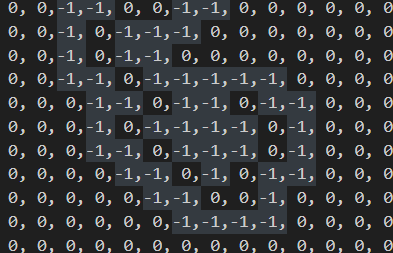

fd = open("block_maps.dump",'w')
for eachline in map_line:
fd.write(str(eachline))
fd.write(",\n")
fd.close()




fd = open('block_run.dump','w')
# just check content type == 1
fd.write(output)
fd.close()


def main():
# blocks = parse_Block(0x561F80D6F2C0)
edge = parse_edge(0x0559C8057D080)
start_address = 0x7f4477c18010
blocks = parse_route(start_address)
output = ''
for each_inst in edge:
for each_item in each_inst:
outputline = "%s:0x%x"%(each_item, each_inst[each_item])
# print(outputline,end=',')
output += outputline + ','
output += '\n'
# print("")
fd = open('edge.dump','w')
# just check content type == 1
fd.write(output)
fd.close()

dump_router(blocks,edge)

# fd = open('block.dump','w')
# # just check content type == 1
# fd.write(output)
# fd.close()

main()

其中的函数表为我们单独在IDA中分析得到的结果。之后就能得到一个处理后的Block数据关系,由于多达0x149d个block, 这里选取部分内容展示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[0x7f01023890a0]Block[0x402]:
call_type:3
argc:0
[0x7f01023890e8]Block[0x403]:
call_type:3
argc:0
[0x7f0102389130]Block[0x404]:
call_type:4
argc:2
argv[0]:get_index_from_input ->0x1367
argv[1]:0x1 ->0x403
[0x7f0102389178]Block[0x405]:
call_type:4
argc:3
argv[0]:xor_all_argv ->0x1342
argv[1]:0x69 ->0x402
argv[2]:0x31 ->0x404
[0x7f01023891c0]Block[0x406]:
call_type:4
argc:2
argv[0]:check_if_zero ->0x1296
argv[1]:0x58 ->0x405

阶段二:flag有效性检查一

在Blocks在逆向过程中,会发现存在大量的重复逻辑:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
[0x7f0102389208]Block[0x407]:
call_type:3
argc:0
[0x7f0102389250]Block[0x408]:
call_type:3
argc:0
[0x7f0102389298]Block[0x409]:
call_type:4
argc:2
argv[0]:get_index_from_input ->0x1367
argv[1]:0x2 ->0x408
[0x7f01023892e0]Block[0x40a]:
call_type:4
argc:3
argv[0]:xor_all_argv ->0x1342
argv[1]:0x63 ->0x407
argv[2]:0x32 ->0x409
[0x7f0102389328]Block[0x40b]:
call_type:4
argc:2
argv[0]:check_if_zero ->0x1296
argv[1]:0x51 ->0x40a

例如上面这段0x407~0x40b和上面贴出来的0x402~0x406非常类似。并且我们可以观察到,0x403获取的值为1,0x408获得的值为2。总结一下特点:

  • 逻辑极为相似
  • 存在固定值递增

几乎可以断定,即便是从不同的Block取出来的值,这些值应该是循环中使用的同一个变量中的递增值。于是经过分析,可以得出如下的逻辑:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
int length = strlen(flag);
// first check
if(length != 0x26)
{
return;
}

// second check
for(int j = 0; j < length-1; j++)
{
//?+j
if((j+1) ^ length == 0)
{
res = flag[j] * 0x7 + res;
}
else
{
res = res ^ j ^ flag[j] ^ (flag[j] * 0xe + flag[j+1]);
}
}

if(res ^ 0x784 != 0)
{
return;
}

可以看到,这些检测并不能确认一个具体的值,而是【将数值限制在了某个范围内】。所以后面的程序逻辑极有可能都是【限制数值的取值】。后面的逻辑逆向如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
// third check
if(input[0] ^ 0x64 !=0)
{
return;
}

// forth check
if(input[1] ^ 0x69 !=0)
{
return;
}

if(input[2] ^ 0x63 !=0)
{
return;
}

if(input[3] ^ 0x65 !=0)
{
return;
}

if(input[4] ^ 0x7b !=0)
{
return;
}

if(input[0x25] ^ 0x7d !=0)
{
return;
}

//fiith check
int res = 0;
for(int i = 0; i < 0x20; i++)
{
if(j&(1))
{
res = reorder_s2[i&0xf] * 0xee + res;
}
else
{
res = reorder_s2[i&0xf] * 0x1604b + res;
}
}

if(0x369e9f5 ^ res !=0)
{
return;
}

//sixth check
int res = 0;
for(int i = 0; i < 0x10; i++)
{
if(j&(1))
{
res = reorder_s1[i&0xf] * 0xee + res;
}
else
{
res = reorder_s1[i&0xf] * 0x1604b + res;
}
}

if(0x365c292 ^ res !=0)
{
return;
}

// seventh check
if(!check_maps(flag))
{
return;
}

根据前6个check,我么能够知道如下信息:

  • flag长度为0x26
  • flag为dice{XXXXXXXXXXXXXX}的形式
  • 从中间开始,flag被打乱排序进行检测

然而如果我们仅用前六个逻辑,使用z3会计算出非常大量的答案,根本没办法确认哪个才是正确答案。在这六个逻辑后,还有最关键的第七个maze_step,也就是前面未提到的走迷宫函数。显然,需要配合迷宫才能完成最后的约束。

阶段三:迷宫绕路

在进入迷宫前,会将flag中间的数值(总共32字节)取出,并且打乱后重组。在逆向这个迷宫函数的时候,发现迷宫函数本身有点怪异。与其他CallFunc不同,迷宫函数本身非常大,功能也很多:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
_QWORD *__fastcall maze_step(a)
{
_DWORD *v56; // rax
__int64 v57; // r8
if ( argv0 )
{
if ( argv1 == 12 ) // 0xc -> sepcial_high_low_number
{
if ( *((_BYTE *)argv0 + 8) )
v57 = 0LL;
else
v57 = (*argv0 << 16) | argv0[1];
memset(a1, 0, 0x188uLL);
*a1 = 1LL;
*((_DWORD *)a1 + 2) = 2;
a1[2] = v57;
}
else if ( argv1 == 10 || argv1 == 11 )
{
*((_BYTE *)&argv0[32 * argv2 + 2] + argv3 + 1) = -1; // 10|11 -> update_argv0
memset(a1, 0, 0x188uLL);
*a1 = 1LL;
*((_DWORD *)a1 + 2) = 2;
a1[2] = argv0;
}
else
{
if ( !argv1 ) // 0 -> add_right_1_add_up_1
{
++*argv0;
++argv0[1];
}
if ( argv1 == 1 ) // 1 -> add_right_1
++argv0[1];
if ( argv1 == 2 ) // 2 -> add_right_1_sub_up_1
{
--*argv0;
++argv0[1];
}
if ( argv1 == 3 ) // 3 -> sub_up_1
--*argv0;
if ( argv1 == 4 ) // 4 -> add_up_1
++*argv0;
if ( argv1 == 5 ) // 5 -> add_up_1_sub_right_1
{
++*argv0;
--argv0[1];
}
if ( argv1 == 6 ) // 6 -> sub_right_1
--argv0[1];
if ( argv1 == 7 ) // 7 -> sub_right_1_sub_up_1
{
--*argv0;
--argv0[1];
}
if ( argv0[0x80 * (unsigned __int64)*argv0 + argv0[1] + 9 + 1] ) // if(real_map[map[0]][map[1]])
*((_BYTE *)argv0 + 8) = 1;
memset(a1, 0, 0x188uLL);
*a1 = 1LL;
*((_DWORD *)a1 + 2) = 2;
a1[2] = argv0;
}
}
else
{
v56 = (_DWORD *)a56_malloc(16396LL);
*v56 = 64;
v56[1] = 64;
memset(a1, 0, 0x188uLL);
*a1 = 1LL;
*((_DWORD *)a1 + 2) = 2;
a1[2] = v56;
}
return a1;
}

可以看到,当前函数中,既有创建地图的逻辑,又有初始化地图的逻辑,移动的逻辑,以及检查逻辑。

并且在此时,Block中出现了三个不同的数据表:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
[0x7f4477c54160]Block[0xd5a]:
call_type:b
argc:3
argv[0]:b'\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x07\x04\x05\x02\x07\x05\x05\x05\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x07\x03\x08\x06\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x02\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x07\x07\x04\x06\x05\x06\x04\x02\x07\x07\x04\x05\x01\x04\x00\x07\x02\x03\x08\x01\x07\x06\x04\x05\x00\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07' ->0x149c
argv[1]:0x37 ->0xd57
argv[2]:0xdeadbeef ->0xd59
[0x7f4477c541a8]Block[0xd5b]:
call_type:3
argc:0
[0x7f4477c541f0]Block[0xd5c]:
call_type:4
argc:4
argv[0]:maze_step ->0x145d
argv[1]:0x559c80cd3660 ->0xd45
argv[2]:0x5 ->0xd5a
argv[3]:0x1 ->0xd5b
[0x7f4477c54238]Block[0xd5d]:
call_type:3
argc:0
[0x7f4477c54280]Block[0xd5e]:
call_type:b
argc:3
argv[0]:b'\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x07\x04\x07\x01\x07\x04\x05\x07\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x07\x03\x08\x04\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x01\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x05\x07\x04\x06\x05\x06\x06\x02\x07\x06\x05\x07\x01\x05\x00\x03\x02\x03\x08\x01\x07\x07\x04\x05\x04\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07' ->0x12d5
argv[1]:0x37 ->0xd57
argv[2]:0xdeadbeef ->0xd5d
[0x7f4477c542c8]Block[0xd5f]:
call_type:3
argc:0
[0x7f4477c54310]Block[0xd60]:
call_type:4
argc:4
argv[0]:maze_step ->0x145d
argv[1]:0x559c80cd3660 ->0xd5c
argv[2]:0x7 ->0xd5e
argv[3]:0x2 ->0xd5f
[0x7f4477c54358]Block[0xd61]:
call_type:3
argc:0
[0x7f4477c543a0]Block[0xd62]:
call_type:b
argc:3
argv[0]:b'\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x02\x06\x06\x02\x07\x05\x05\x07\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x03\x03\x08\x04\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x02\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x05\x07\x06\x06\x05\x05\x07\x02\x07\x04\x04\x06\x01\x07\x00\x07\x02\x03\x08\x01\x07\x06\x04\x05\x05\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07' ->0x1255
argv[1]:0x37 ->0xd57
argv[2]:0xdeadbeef ->0xd61
[0x7f4477c543e8]Block[0xd63]:
call_type:3
argc:0
[0x7f4477c54430]Block[0xd64]:
call_type:4
argc:4
argv[0]:maze_step ->0x145d
argv[1]:0x559c80cd3660 ->0xd60
argv[2]:0x7 ->0xd62
argv[3]:0x3 ->0xd63

结合程序逻辑,我们能够大胆猜测,这个函数的运行逻辑如下:

  • 先尝试初始化maps
  • 读取flag[i],然后从三个不同的表steps1,steps2,steps3中取出对应的数字
  • 根据数字,得到当前的maps的前进路径
  • 最后检查的时候,获取当前的坐标

通过进一步分析maze函数和blocks,能够得知以下信息:

  • 起点为(0x40,0x40)
  • 终点为(0x45,0x8)
  • 每个flag会强迫当前迷宫前进三步,这意味着这个迷宫必须要在96步中完成
  • 每一步都不能碰到数字-1

在最初的时候,我尝试过直接使用最短路径来计算如何前往目的地。毕竟大多数时候,这种逆向题目都会将最短路径作为唯一解。最初的时候,我尝试过使用BFS找最短路径,然而最后得到的路径居然只需要89步,而不是题目要求的96步。
简单分析了一下,我发现这个题目中,总共有9种前进模式。除了常见地上下左右,还能斜着前进,以及原地不动。于是我修改成上述地样子,指定必须在规定的步数内完成:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

def find_path():
stack = [start]
visited = set()
predecessor = {} # 存储前驱节点

paths = []
while stack:
x, y, cnt = stack.pop()
# print(x,y,cnt)

if (x, y, cnt) == end:
# print(len(stack))
# 找到了满足条件的路径,回溯获取完整路径
path = [(x, y, 0)]
c = cnt
i = 0
while (x, y, c) != start:
# print(x,y,c,i)
x, y, c, i = predecessor[(x, y, c)]
# print(x,y,c,i)
c -= 1
path.append((x, y, i))
path.reverse()
paths.append(path)
# return path
continue

if 0x60 < cnt:
continue
# if (x, y, cnt-1) not in visited:
# visited.add((x, y, cnt))

# 检查上、下、左、右四个相邻位置
for dx, dy in [(-1, 0), (1, 0), (0, -1), (0, 1), (-1, -1), (-1, 1), (1, -1), (1, 1)]:
new_x, new_y = x + dx, y + dy

# print(new_x,new_y)
# if (new_x, new_y) not in visited and is_valid(steps):
if (new_x, new_y, cnt+1) not in visited and \
new_x >=0 and new_y >= 0 and \
new_x < 0x80 and new_y < 0x80 and \
mappings[new_x][new_y] == 0:
# print(hex(new_x), hex(new_y))
stack.insert(0,(new_x, new_y, cnt+1))
i = stps_map[(dx, dy)]
predecessor[(new_x, new_y, cnt+1)] = (x, y, cnt+1, i) # 记录前驱节点
visited.add((new_x, new_y, cnt+1))

return paths # 未找到满足条件的路径

然而我打印了路径后发现,算法得到的路径只是先原地打转,然后再直接使用最短路径前进如果答案真的这样做,那可能的情况也太多了。在朋友地提示下,我打印出了当前执行地地图,地图大致如下:

在这个地图片段的最下方,有一个像是L的地方。如果用算法的话,它总是会这样前进:

然而,根据一般逆向题的逻辑,这里的路径应该是要长成这个样:

再三纠结了以下,我尝试手动走这个迷宫,并且在拐角处尽可能地转弯而不是走斜线,发现正好在96步完成了迷宫。然而,正如我们前文提到的,我们的前进方向会受到前面三个表的限制,他这个前进模式如下:

1
2
3
4
5
6
7
8
9
10
char* steps[] = {step1, step2, step3};
for(int i=0; i< strlen(flag); i++)
{
char c = flag[i];
for(int j=0; j < 2; j++)
{
s = steps[j][c];
update_map(s,walk);
}
}

举个例子:当我们的c取值为0的时候,step1[0]的值为0,steps2[0]的值为0。在我们获得了正确前进路线的情况下,这里尝试一口气使用三个前进方向来反向限制当前的输入。根据这个逻辑,可以写出如下的代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

steps1 = b"\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x07\x04\x05\x02\x07\x05\x05\x05\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x07\x03\x08\x06\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x02\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x07\x07\x04\x06\x05\x06\x04\x02\x07\x07\x04\x05\x01\x04\x00\x07\x02\x03\x08\x01\x07\x06\x04\x05\x00\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07"
steps2 = b"\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x07\x04\x07\x01\x07\x04\x05\x07\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x07\x03\x08\x04\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x01\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x05\x07\x04\x06\x05\x06\x06\x02\x07\x06\x05\x07\x01\x05\x00\x03\x02\x03\x08\x01\x07\x07\x04\x05\x04\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07"
steps3 = b"\x07\x06\x04\x06\x07\x00\x06\x05\x07\x02\x01\x06\x00\x01\x07\x07\x05\x06\x04\x08\x07\x08\x02\x01\x00\x01\x08\x08\x01\x00\x03\x03\x05\x04\x01\x08\x08\x02\x03\x05\x06\x01\x06\x07\x04\x01\x00\x04\x02\x06\x06\x02\x07\x05\x05\x07\x06\x04\x03\x07\x07\x07\x06\x00\x08\x08\x01\x01\x03\x03\x08\x04\x02\x08\x03\x06\x03\x00\x07\x00\x07\x05\x02\x06\x05\x06\x07\x02\x05\x07\x00\x07\x00\x08\x04\x05\x07\x06\x06\x05\x05\x07\x02\x07\x04\x04\x06\x01\x07\x00\x07\x02\x03\x08\x01\x07\x06\x04\x05\x05\x08\x03\x02\x03\x02\x04\x08\x08\x05\x00\x06\x05\x07\x06\x02\x07\x05\x08\x00\x08\x00\x00\x01\x06\x05\x06\x05\x00\x01\x07\x01\x06\x02\x02\x03\x05\x05\x01\x05\x04\x00\x05\x00\x01\x02\x06\x02\x00\x00\x05\x08\x02\x03\x01\x05\x03\x00\x01\x07\x04\x07\x03\x07\x07\x08\x08\x06\x00\x07\x00\x03\x08\x08\x01\x04\x08\x00\x04\x02\x07\x03\x06\x06\x00\x07\x04\x01\x03\x04\x05\x01\x03\x00\x04\x02\x02\x02\x08\x02\x07\x02\x08\x07\x02\x07\x00\x04\x06\x05\x01\x06\x02\x04\x01\x00\x03\x08\x04\x00\x06\x01\x01\x01\x06\x02\x08\x02\x01\x04\x02\x05\x03\x02\x02\x05\x07"

import string
step_idx = 0
while step_idx+2 < len(targets):
for i in range(len(steps1)):
if steps1[i] == targets[step_idx] and \
steps2[i] == targets[step_idx+1] and \
steps3[i] == targets[step_idx+2] and \
chr(i) in string.printable:
print("[%d]find it:%c[%d]"%(step_idx, chr(i),i))

step_idx += 3

在代码中的targets即为一个由三个步子构成的前进方向方向。在脚本的配合下,走迷宫走到终点后能够得到一个这样的对应关系:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
targets = [
0,4,5, # w
4,6,7, # e
7,7,2, # 0
7,7,3, # D
2,1,2, # 3|R
2,1,2, # 3|R
7,7,2, # 0
7,5,5, # _
7,5,5, # _
4,5,7, # l
6,6,5, # d
4,5,4, # i
6,7,6, # t
7,3,7, # n
5,4,5, # 5
5,5,5, # '| |6|Q|T|X|c|v
5,7,7, # 7
7,3,7, # n
7,5,5, # _
7,6,4, # h
5,7,6, # 2|j
5,5,5, # '| |6|Q|T|X|c|v
7,3,7, # n
5,7,6, # 2|j
6,4,4, # G
6,6,5, # d
4,4,6, # 1|a
7,3,7, # n
5,7,6, # 2|j
4,4,6, # 1|a
4,5,4, # i
4,4,6 # 1|a
]

可以看到,即使尝试利用路径限制,每一个flag的取值也不是固定的。最终,我们将这一个约束条件也加入,可以得出如下的解题脚本:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123

from z3 import *

BITS = 8
# target = 0x66de3c1bf87fdfcf

# Solver, which will help to get answer
solver = Solver()


flags = []

for i in range(0x20):
each_flag = BitVec("flag%d"%i ,BITS)
flags.append(each_flag)
solver.add(each_flag <= 0x7f)
solver.add(each_flag >= 0x10)

# [2, 6, 1, 15, 13, 12, 4, 7, 10, 0, 5, 8, 11
# , 14, 9, [3], 20, 23, 19, 25, 30,
solver.add(flags[2] == ord('w'))
solver.add(flags[6] == ord('e'))
solver.add(flags[1] == ord('0'))
solver.add(flags[15] == ord('D'))
solver.add(Or(flags[13] == ord('3'),flags[13] == ord('R')))
solver.add(Or(flags[12] == ord('3'),flags[12] == ord('R')))
solver.add(flags[4] == ord('0'))
solver.add(flags[7] == ord('_'))
solver.add(flags[10] == ord('_'))
solver.add(flags[0] == ord('l'))
solver.add(flags[5] == ord('d'))
solver.add(flags[8] == ord('i'))
solver.add(flags[11] == ord('t'))
solver.add(flags[14] == ord('n'))
solver.add(flags[9] == ord('5'))
solver.add(Or(flags[3] == ord(' '),flags[3] == ord('\''),
flags[3] == ord('6'),flags[3] == ord('Q'),
flags[3] == ord('T'),flags[3] == ord('X'),
flags[3] == ord('c'),flags[3] == ord('v'),))
solver.add(flags[20] == ord('7'))
solver.add(flags[23] == ord('n'))
solver.add(flags[19] == ord('_'))
solver.add(flags[25] == ord('h'))
solver.add(Or(flags[30] == ord('2'),flags[24] == ord('j')))
solver.add(Or(flags[24] == ord(' '),flags[24] == ord('\''),
flags[24] == ord('6'),flags[24] == ord('Q'),
flags[24] == ord('T'),flags[24] == ord('X'),
flags[24] == ord('c'),flags[24] == ord('v'),))
# 24, 31, 28, 18, 26, 27, 17, 22, 29, 16, 21]
solver.add(flags[31] == ord('n'))
solver.add(Or(flags[28] == ord('2'),flags[28] == ord('j')))
solver.add(flags[18] == ord('G'))
solver.add(flags[26] == ord('d'))
solver.add(Or(flags[27] == ord('1'),flags[27] == ord('a')))
solver.add(flags[17] == ord('n'))
solver.add(Or(flags[22] == ord('2'),flags[22] == ord('j')))
solver.add(Or(flags[29] == ord('1'),flags[29] == ord('a')))
solver.add(flags[16] == ord('i'))
solver.add(Or(flags[21] == ord('1'),flags[21] == ord('a')))



flag_start = [0x64,0x69,0x63,0x65,0x7b]
flag_end = [0x7d]

total_flag = flag_start + flags + flag_end

res = 0
for i in range(len(total_flag)-1):
res = res ^ i ^ total_flag[i] ^ (total_flag[i]*0xe+total_flag[i+1])

res = res + total_flag[len(total_flag)-1]*7

solver.add(res == 0x784)

t1 = [2, 6, 1, 15, 13, 12, 4, 7, 10, 0, 5, 8, 11, 14, 9, 3]
t2 = [0x04, 0x07, 0x03, 0x09, 0x0E, 0x08, 0x0F, 0x0C, 0x02, 0x0A, 0x0B, 0x01, 0x06, 0x0D, 0x00, 0x05]
flag_s1 = flags[:0x10]
flag_s2 = flags[0x10:]
remap_s1 = [flag_s1[i] for i in t1]
remap_s2 = [flag_s2[i] for i in t2]
reorg_t = t1
reorg_t += [i + 0x10 for i in t2]

res = 0
for i,each in enumerate(remap_s2):
if i & 1:
res = remap_s2[i&0xf] * 0xee + res
else:
res = remap_s2[i&0xf] * 0x1604b + res

# solver.add(res == 0x365c292)
solver.add(res == 0x369e9f5)
# 0x369e9f5

res = 0
for i,each in enumerate(remap_s1):
if i & 1:
res = remap_s1[i&0xf] * 0xee + res
else:
res = remap_s1[i&0xf] * 0x1604b + res

# solver.add(res == 0x369e9f5)
solver.add(res == 0x365c292)

# import string
# # try add mapping solver
# for each_c in flags:
# for c in string.printable:


ans = []
# and calculate answer
while solver.check() == sat:
model = solver.model()

# print(model)
ans.append(model)
flag = ""
for each_flag in flags:
flag += chr(model[each_flag].as_long())
print(flag)
solver.add(Or([ model[v]!=v for v in flags]))

最终在这个约束下,能够求得唯一的flag。

总结

关于题目回顾
在看到官方给出的出题脚本之后,感觉依然没办法判断具体是哪种语言,感觉可能是一种叫做racket的编程语言。这种编程语言的思想其实很有意思,假设根据这种程序的编译结果来看,这些Block之间其实感觉是可以并发执行的。之前也和朋友讨论过,这种设计可能会导致cache命中出现问题,但是好像又增加了并发的可能。以后有空的话可以进一步学习这种有趣的编程语言

关于做题总结
这一次做题比上一次花了更长的时间。虽然一直都是做逆向出身,也做过逻辑特别复杂的题目,但是好像每次我都只能应付很小类型的题目。这次的题目其实回头看,当时挣扎的点都正好就是题目的难点:

  • 是否应该把Block dump下来?还是考虑用angr符号执行来做
  • 是否应该使用Edge将Block串联起来?这个过程会不会浪费很多时间?参数的顺序又是怎么样子的呢?
  • 未初始化情况下Dump的Block似乎没有参考价值?是不是不应该这么做呢(后来想到了可以再最后阶段进行dump)
  • 如此多的约束仍然求不出答案(当时没考虑maze的约束)是不是解题思路不对呢?
  • maze这么长的迷宫,果然还是应该用算法做吧,但是最短路径总是算的不对(最后直接使用手走迷宫)

每次迷茫的时候,其实心里都有正确答案,却一直在担心没有找到最优解而没有做下去。看起来比起pwn题,逆向更加需要比较坚定的信念和定力,也许确实更加考验做题人的精神力(笑)
